Cấu hình phần cứng cho PLC, WinCC trên Tia Portal v15.1

1. Khởi động Tia Portal v15.1 lên, Chọn Create new project, thiết lập tên, nơi lưu trữ, sau đó chọn Create.

2. Cửa sổ First steps xuất hiện, chọn Configure a device.

3. Chọn Add new device, sau đó chọn  Controller.

4. Chọn loại PLC cần sử dụng, Version.

5. Kéo thanh trượt xuống, chọn Add.

6. Chọn các Module cần thêm vào hệ thống như Module Nguồn, DI, DO, Analog... bằng cách chọn, giữ chuột kéo thả vào các block.

7. Sau đó chọn Portal View ở  góc trái bên đưới cửa sổ.

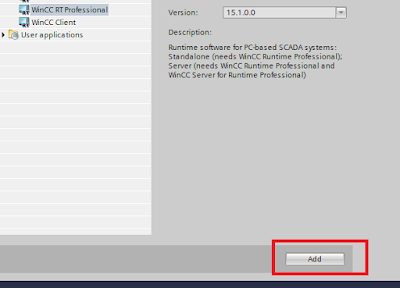

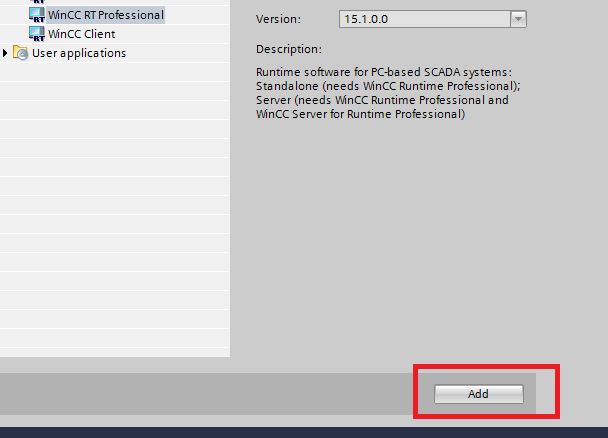

8. Tiếp tục chọn PC systerm, Chọn WinCC RTprofessional, sau đó chọn Add để thêm WinCC vào.

9. Kế tiếp ta thêm Module truyền thông Internet cho WinCC, bằng cách kéo thả vào block.

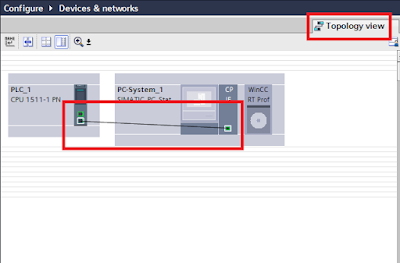

10. Sau đó ta nhấp chọn tab Topology view dể tạo kết nối cho hệ thống bằng cách giữ chuột ở biểu tượng cổng kết nối trên PLC kéo thả sang cổng còn lại của WinCC.

Sau đó chọn sang tab Network view.

12. Chọn Connections, sau đó nhấp chuột  vào vùng màu xanh da trời của PLC, giữ chuột kéo thả sang vùng màu xanh da trời của Wincc để tạo kết nối.

Sau khi hoàn thành hệ thống sẽ hiển thị như sau.

13. Chọn Hệ thống PLC, sau đó chọn Compile để Debug lỗi.

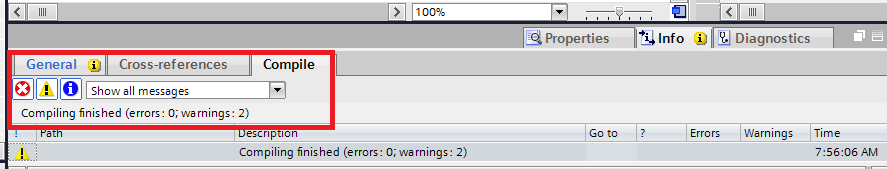

14. Quan sát phía dưới cửa sổ sẽ có thông báo Compile hoàn tất ( Error: 0 ) là được.

15. Tương tự với Hệ thống WinCC.

Bây giờ có thể  viết chương trình và tiến hành mô phỏng được rồi.

Chú ý:

• Nếu không cần thiết hệ thống WinCC thì có thể bỏ qua các bước thiết lập cho WinCC.
• Trên đây là cấu hình đơn giản để thực hiện mô phỏng.
